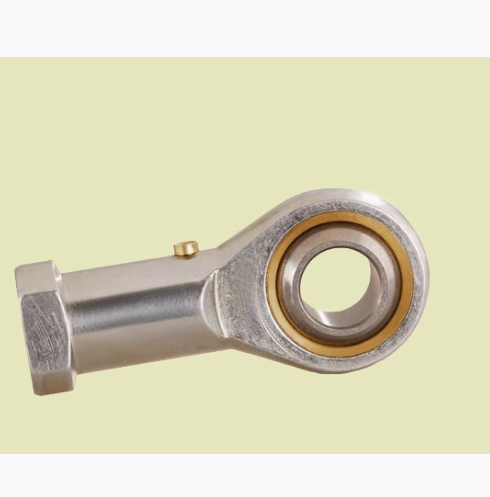

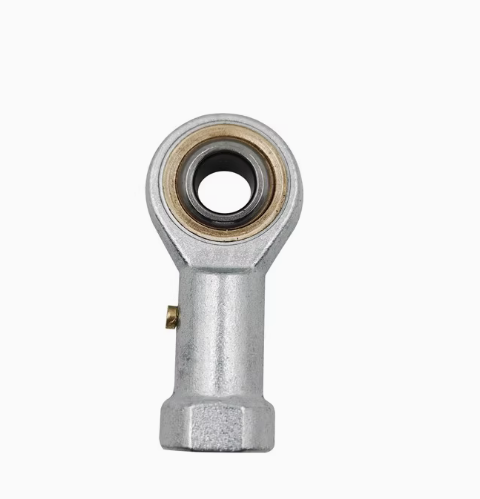

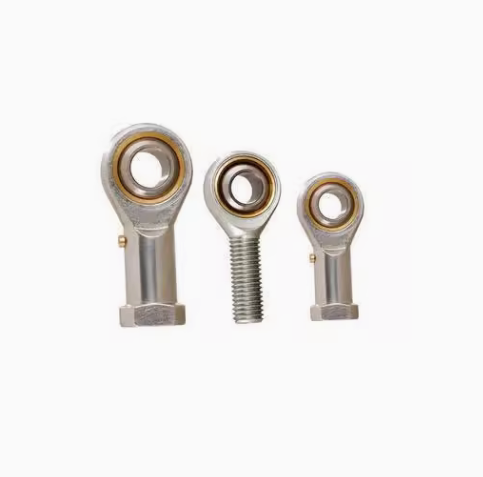

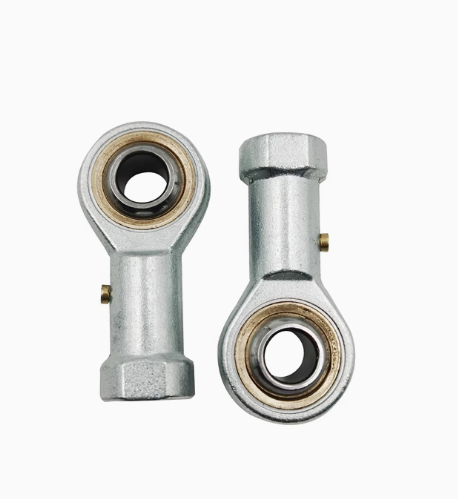

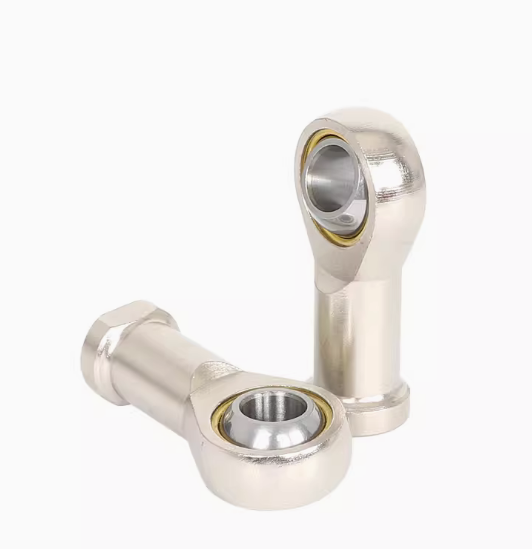

PHS5 Female Thread Rod End Bearing (M5x0.8 / 5mm Bore Heim Joint)
- Ofrece una elevada densidad de par en un diseño de diámetro compacto
- La estructura de engranajes de precisión garantiza un funcionamiento suave y con un nivel de ruido ultrabajo
- Amplio rango de velocidades de salida para satisfacer las diversas necesidades industriales
- Relaciones de transmisión, dimensiones de los ejes y cables de conexión totalmente personalizables
- Calidad industrial de alta resistencia con una larga vida útil
Características principales
Diseñado para ofrecer una fiabilidad superior, una alta eficiencia de par y un funcionamiento continuo y silencioso.
Standard metric M5x0.8 internal female thread with 5mm spherical bore diameter
Carbon steel body with protective zinc plating delivering excellent corrosion resistance
GCr15 high
carbon chromium steel spherical ball, precision heat-treated and hard chrome plated
Bronze race / PTFE composite insert providing smooth sliding and maintenance
free self-lubrication
Large angular misalignment capacity (13°) for high
articulation linkage mechanisms
High radial dynamic load rating up to 5.7 kN with high shock resistance
Available in both right
hand standard thread (PHS5) and left-hand thread (PHSL5)
Cumplimiento total de las normativas medioambientales RoHS y REACH en todos los procesos de fabricación
Especificaciones técnicas
Parámetros técnicos detallados, dimensiones mecánicas y datos de rendimiento eléctrico.
| Parámetros | Especificaciones |
|---|---|
| Sistema de medidas | Métrico |
| Bore Diameter | 5 mm |
| Ball Stud Thread Size | M5 |
| Diámetro exterior | 12mm |
| Ball Diameter | 16mm |
| Ball Material | Acero cromado |
| Material | Carbon Steel |
| Índice de precisión | P0 |
| Lubrication Method | Self-Lubricating |
| Industry Certification | ISO 9001 Certification |
| Finish | zinc coated |
| Eye Inside Diameter | 5 mm |
| Ball Stud Thread Length | 10 mm |
| Hole Center-to-end Length | 27mm |
| Eye Thickness | 8mm |
| Head Width | 16mm |
| Eye Outside Diameter | 12mm |

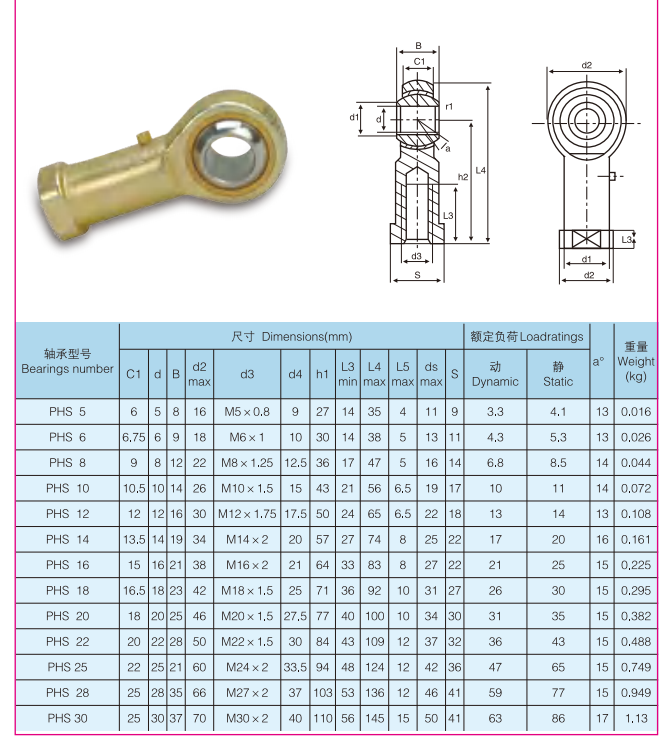

Dimensiones y planos técnicos
